Ma porte de garage ne fonctionne pas correctement suite à un changement d'armoire ou de boitier de sécurité anti-écrasement

La télécommande compatible est :



Munissez-vous d’un tournevis



ATTENTION

Si vous avez 2 portes de garage côte à côte, il est impératif de :

– Débrancher l’alimentation de l’armoire

– Enlever les piles du boitier de sécurité anti-écrasement

de la porte de garage sur laquelle vous n’intervenez pas

a/ A l’aide du tournevis, ouvrir l’armoire.

Dans l’armoire, sur la carte principale :

Repérer les switchs 1-2-3-4.

b/ Positionner le switch 2 sur ON.

Repérer les boutons OPEN et CLOSE.

c/ Appuyer et maintenir les boutons OPEN ou CLOSE pour positionner la porte de garage à mi-hauteur.

d/ Sur la lame finale, appuyer sur le couvercle de protection des piles du boitier de sécurité anti-écrasement.

Le coulisser vers la gauche pour l’ouvrir.

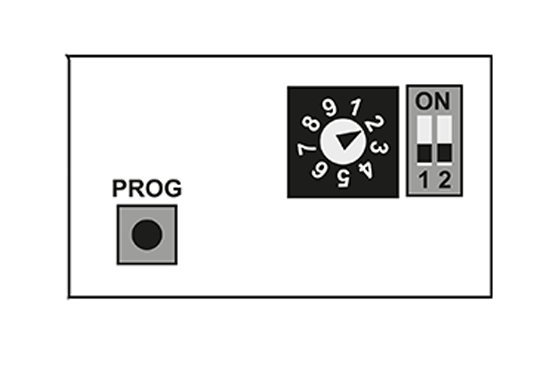

Repérer le bouton PROG.

Dans l’armoire, sur la carte latérale :

Vérifier que les switchs 1 et 2 sont sur OFF.

Repérer le bouton PROG.

Repérer les 2 picots MR.

e/ A l’aide du tournevis, faire un pont sur les picots MR et appuyer en même temps sur le bouton PROG.

L’armoire émet 10 bips courts puis une série de bips rapides.

Relâcher le bouton et enlever le pont.

f/ Appuyer à nouveau sur le bouton PROG, l’armoire émet 2 bips.

g/ Appuyer sur le bouton PROG : l’armoire émet 1 bip, relâcher le bouton.

h/ Sur la lame finale, appuyer sur le bouton PROG l’armoire émet 1 bip, relâcher le bouton.

Attendre les 2 bips de confirmation.

i/ Dans l’armoire, sur la carte principale, basculer le switch 2 sur OFF.

j/ Sur les boutons de la façade de l’armoire, appuyer et maintenir le bouton Stop pendant 10 secondes jusqu’à ce que la lumière s’allume.

LA LUMIÈRE SUR LA FAÇADE DE L’ARMOIRE S’ALLUME-T-ELLE ?

a/ A l’aide du tournevis, ouvrir la nouvelle armoire.

Dans l’armoire, sur la carte principale :

Repérer les switchs 1-2-3-4.

b/ Positionner le switch 2 sur ON.

Repérer les boutons OPEN et CLOSE.

c/ Appuyer et maintenir les boutons OPEN ou CLOSE pour positionner la porte de garage à mi-hauteur.

d/ Sur la lame finale, appuyer sur le couvercle de protection des piles du nouveau boitier de sécurité anti-écrasement.

Le coulisser vers la gauche pour l’ouvrir.

Repérer le bouton PROG.

Dans l’armoire, sur la carte latérale :

Vérifier que les switchs 1 et 2 sont sur OFF.

Repérer le bouton PROG.

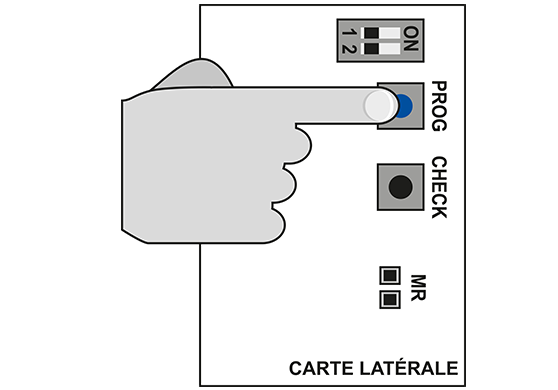

e/ Dans l’armoire, sur la carte latérale, appuyer sur le bouton PROG : l’armoire émet 1 bip, relâcher le bouton.

f/ Sur la lame finale, appuyer sur le bouton PROG l’armoire émet 1 bip, relâcher le bouton.

Attendre les 2 bips de confirmation.

g/ Dans l’armoire, repositionner le switch 2 sur OFF.

h/ Sur les boutons de la façade de l’armoire, appuyer et maintenir le bouton Stop pendant 10 secondes jusqu’à ce que la lumière s’allume.

LA LUMIÈRE SUR LA FAÇADE DE L’ARMOIRE S’ALLUME-T-ELLE ?

ETES-VOUS UN PROFESSIONNEL ?

Avant de commencer cette manipulation, lire attentivement cette étape.

a/ Denouveau, appuyer et maintenir le bouton Stop pendant 10 secondes jusqu’à ce que la lumière clignote (ne pas relâcher le bouton Stop).

b/ Tout en maintenant le bouton Stop, appuyer sur le bouton Montée pendant 5 secondes.

c/ Relâcher les boutons Stop et Montée.

LA PORTE DE GARAGE DEMARRE-T-ELLE TOUTE SEULE ?

OUI

Cliquez ici !

NON : Reprendre cette étape en respectant strictement les consignes

Dans l’armoire, sur la carte principale :

a/ Repositionner le switch 2 sur ON.

b/ Appuyer et maintenir le bouton CLOSE .

c/ Positionner la porte de garage jusqu’en butée basse.

d/ Repositionner le switch 2 sur OFF.

Repérer les boutons START et PROG.

e/ Appuyer sur le bouton PROG pendant 3 secondes, le voyant rouge s’allume, relâcher (le voyant doit rester allumé).

f/ Appuyer le bouton START, puis relâcher.

Laisser la porte de garage faire son cycle d’apprentissage.

g/ La porte de garage fait un mouvement.

h/ La porte de garage monte jusqu’en butée haute.

i/ La porte de garage descend jusqu’en butée basse.

j/ La porte de garage remonte jusqu’en butée haute.

k/ La porte de garage redescend jusqu’en butée basse.

Attendre 10 secondes, le voyant PROG s’éteint.

Tester le fonctionnement de la porte de garage.

LA PORTE DE GARAGE FONCTIONNE-T-ELLE CORRECTEMENT ?

OUI : LA PORTE DE GARAGE EST REGLEE

NON

Cliquez ici !

Laisser la porte de garage faire son cycle d’apprentissage et attendre le clignotement de la lumière (environ 2 minutes).

Avec une télécommande, tester le fonctionnement de la porte de garage.

LA PORTE DE GARAGE FONCTIONNE-T-ELLE ?

OUI : LA PORTE DE GARAGE EST REGLEE

NON

Cliquez ici !

Dans l’armoire, sur la carte principale,

  • repérer les voyants C1/C2/C3/C4 (à coté de Open et Close)
  • repérer le bouton RADIO PROG (à droite de C1/C2/C3/C4)

a/ Appuyer sur le bouton  RADIO PROG, le voyant C1 s’allume et l’armoire émet 1 bip.  Relâcher RADIO PROG.

ATTENTION C1 doit rester allumé.

b/ Appuyer sur le bouton Montée de la télécommande, l’armoire émet 2 bips. Relâcher le bouton.

Attendre les 2 bips de confirmation, le voyant C1 s’éteint.

LA TÉLÉCOMMANDE FONCTIONNE-T-ELLE ?

OUI : LA TÉLÉCOMMANDE EST RÉGLÉE

NON

Cliquez ici !
